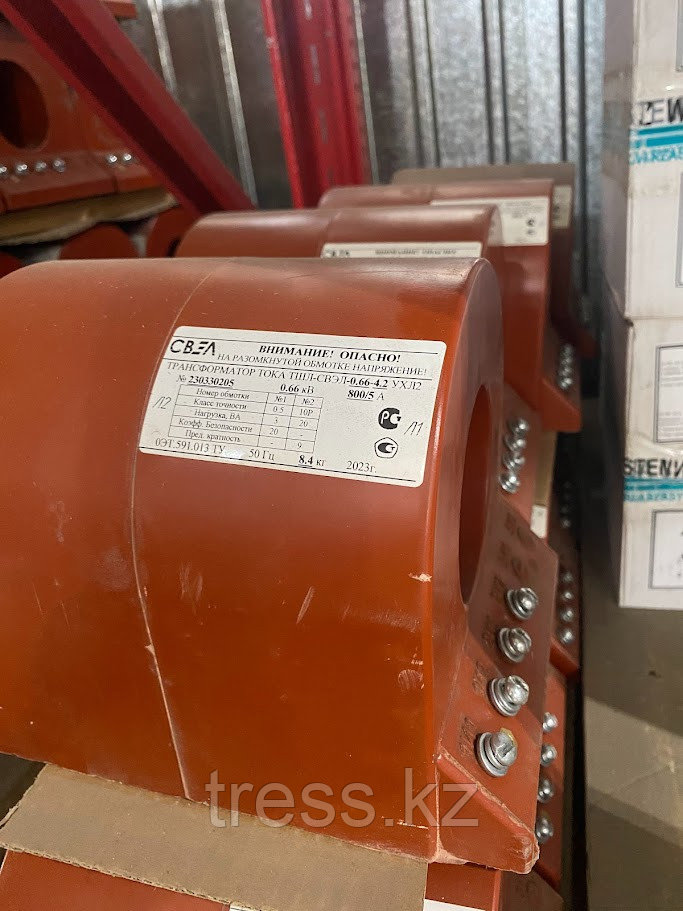

Измерительный трансформатор тока ТШЛ-СВЭЛ-0,66-4,2 УХЛ 2 800/5 А
Цену уточняйте
- В наличии
- +7 (747) 505-07-73
Заказ только по телефону
- +7 (747) 505-07-73
Трансформаторы предназначены:
- для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, автоматики, сигнализации и управления;
- для коммерческого учета электроэнергии;
- для изолирования цепей вторичных соединений от высокого напряжения.
Описание конструкции
Трансформаторы тока ТШЛ-СВЭЛ-0,66 однофазные, по принципу конструкции являются шинными, с литой изоляцией.
Трансформатор содержит до 3-х вторичных обмоток, расположенных на магнитопроводе. Первичной обмоткой трансформатора служит шина распределительного устройства, проходящая через внутреннее окно прямоугольного сечения.
Особенности конструкции
Номинальная нагрузка вторичной обмотки до 30 В·А.
Трансформаторы тока могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Назначение трансформатора тока ТШЛ-СВЭЛ-0,66-3(4) УХЛ2
Трансформаторы тока ТШЛ-СВЭЛ-0,66-3(4) УХЛ2 устанавливаются на шинах ввода с напря¬жением 0,66 кВ и предназначены для преобразование переменного тока до значения, приемлемого для непосредственного измерения этого тока с помощью измерительных приборов или для питания устройств релейной защиты и для изолирование измерительных приборов и реле от цепи высокого напряжения.
Трансформаторы применяются в комплектных устройствах внутренней и наружной установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 0,66 кВ и является комплектующим изделием. Устанавливаются непосредственно на шину токопровода.
| Основные | |
|---|---|
| Производитель | СВЭЛ |
| Страна производитель | Р |
